Interrupteur à clé, 150 mA @ 250 V c.a., 12 positions, 13 contacts

N° de stock RS: 739-2921Marque: LorlinN° de pièce Mfr: CK1048RS
brand-logo
Tout voir dans Commutateurs rotatifs

Documents techniques

Spécifications

Brand

Lorlin

Configuration de contact

SP12T

Courant de contact

150 mA @ 250 V c.a.

Nombre de positions

12

Nombre de contacts

13

Tension

250 V ac/dc, 24V c.c.

Diamètre

26.2mm

Dimensions

26.2 x 68.1mm

Type de montage

Panel Mount

Diamètre de perçage

10mm

Type de terminaison

Through Hole

Température d'utilisation minimale

-30°C

Durée de vie mécanique

10000Cycles

Température maximale d'utilisation

+85°C

Matériau du cadre

Glass Fibre Reinforced PA

Matériau du contact

Silver Plated Brass

Taille

68.1mm

Pays d'origine

United Kingdom

Détails du produit

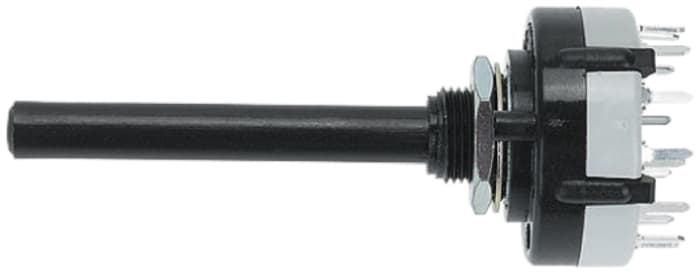

Commutateur à galette miniature - série CK

Une sélection métrique des commutateurs rotatifs Lorlin CK avec différentes configurations de commutateur. Ces commutateurs rotatifs simples à montage panneau ont des contacts plaqués argent et des butées de rotation réglables, en dehors du code commande 739-2921 qui offre une rotation continue.

Contacts évalués à 150 mA à 250 V c.a./c.c.
Bornes de carte
Tenue de tension 1 500 V c.a.
Corps de 27,5 mm de diamètre évalué UL-VO
Indexation de 30 º
Contacts BBM de non court-circuitage (non court-circuitant)
Options d'arrêt et de rotation continue réglables
L'axe de 50 mm de long, de 6 mm de diamètre de l'arbre métrique sans aucun plat pour un montage facile des boutons. La bague mesure 8 mm de long avec un filetage de M10 x 0,75 mm
