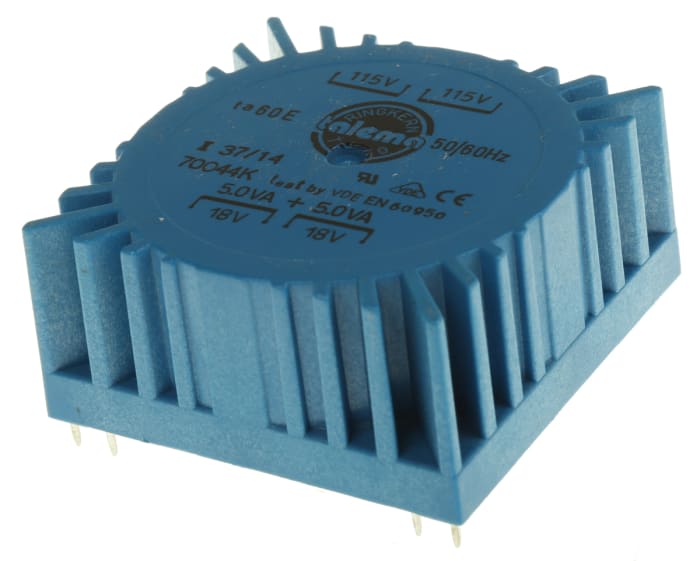

Transformateur torique Nuvotem Talema 2 sorties, 115V ac, 230V ac → 2 x 18V c.a., 7VA
Documents techniques
Spécifications
Brand
Nuvotem TalemaTension au primaire
115V ac, 230V ac
Tension au secondaire
2 x 18V c.a.
Puissance nominale
7VA
Nombre de sorties
2
Courant au secondaire
194mA
Poids
174g
Dimensions
49.7 x 49.7 x 23.1mm
Fréquence de fonctionnement minimale
50Hz
Fréquence de fonctionnement maximum
60Hz
Type de fixation
PCB
Type de terminaison
Pin
Diamètre de trous de fixation
M4
Température maximale
+60°C
Pays d'origine
India
Détails du produit
Transformateurs toriques miniatures surmoulés - primaire 115/230V c.a.
Transformateurs toriques hautes performances entièrement surmoulés, à montage sur CI avec bobinages primaires 115 V c.a. et 50/60 Hz doubles. Les bobinages primaires doivent être connectés en série lors d'un fonctionnement à 230 V ou en parallèle lors d'un fonctionnement à 115 V. Les bobinages secondaires doubles peuvent être connectés en série ou en parallèle. Parfaits pour une utilisation lorsque l'espace est un facteur important et dans les applications nécessitant de faibles niveaux de bruit et d'interférence magnétique rayonnée. Montage facile sur CI grâce au perçage central M4.
Modèle compact à bas profil.
Entièrement surmoulé conformément à UL94-V0.
Niveau de champ magnétique rayonné extrêmement faible.
Faible interférence magnétique.
Rendement élevé et montée faible de température.
Facilité de montage.
Essai électrique et de claquage à 100 %.
Approvals
UL recognised, VDE
Standards
EN60950, VDE0805, UL506, UL1950, UL6500
Encapsulated – Toroidal
