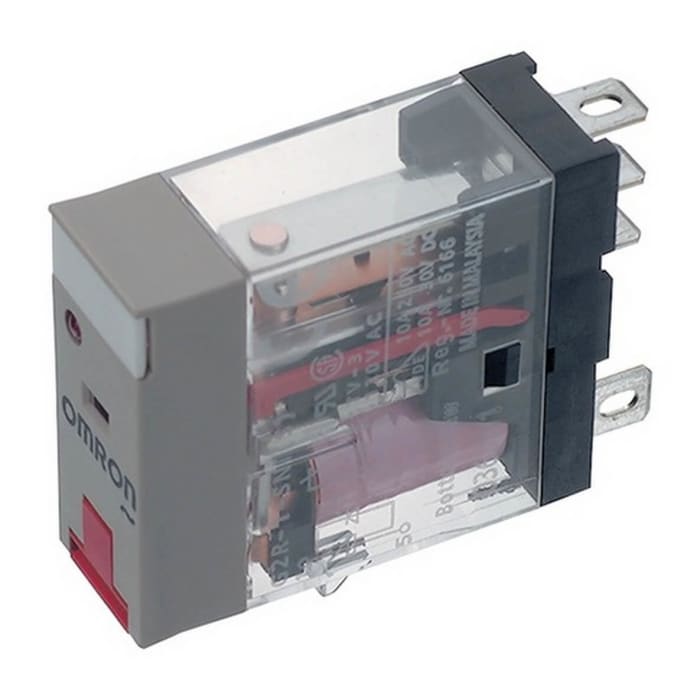

Relais de puissance Omron G2R, 1 RT, bobine 24V c.a. Montage sur CI 900mW
Documents techniques
Spécifications
Brand
OmronTension de bobine
24V ac
Configuration de contact
SPDT
Type de fixation
PCB Mount
Courant de commutation
10A
Nombre de pôles
1
Séries
G2R
Accrochage
No
Type de raccordement
Through Hole
Tension de commutation maximale c.a.
380V c.a.
Tension de commutation maximale c.c.
125V dc
Longueur
29mm
Résistance de bobine
260Ω
Puissance de bobine
900mW
Profondeur
13mm
Hauteur
29mm
Conformité
CE
Température de fonctionnement minimum
-40°C
Température de fonctionnement maximale
+70°C
Isolation bobine/contact
5kV ac
Durée de vie
1 000 000 cycles (Electrique), 10 000 000 cycles (Mécanique)
Matériau de contact
Silver Alloy
Puissance de commutation maximale c.c.
300 W, 2 500 VA
Puissance de commutation maximale c.a.
2.5 kVA
Type d'application
Power
Pays d'origine
Malaysia
Détails du produit
Série G2RS avec bouton de test
Indicateur LED de fonctionnement intégré et indicateur de fonctionnement mécanique
Sans cadmium ni plomb
Résistance de contact : 100 mΩ.
Isolation bobine/contact : 5 000 V c.a.
Température d'utilisation : -40 à + 70 °C
35,5 x 29 x 13 mm (H x L x P)
Rail DIN et embases femelles disponibles séparément
Approvals
UL, CSA, VDE
