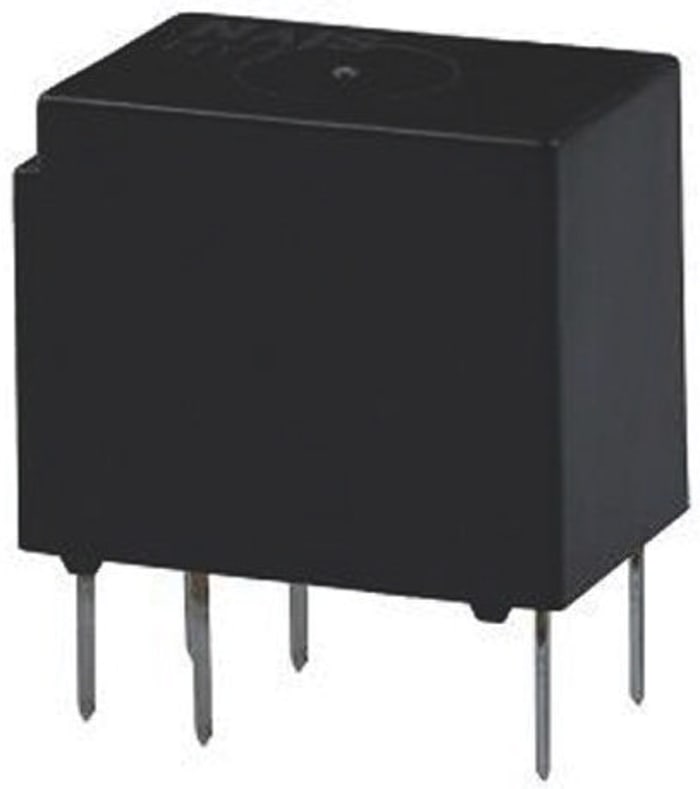

Relais de signal Omron IM 12V c.c., 1 RT, Montage sur CI
Documents techniques
Spécifications
Brand
OmronTension de bobine
12V dc
Configuration de contact
1 RT
Type de fixation
PCB Mount
Courant de commutation maximal c.c.
2 A
Maximum Switching Current (DC)
2 A
Tension de commutation maximale c.a.
125V
Maximum Switching Voltage (AC)
125V
Tension de commutation maximale c.c.
60V
Maximum Switching Voltage (DC)
60V
Série
IM
Puissance de commutation maximale c.c.
60 W
Maximum Switching Power (DC)
60 W
Longueur
10mm
Accrochage
No
Profondeur
7.5mm
Hauteur
10mm
Dimensions
12.5 x 10 x 7.5mm
Type de raccordement
Through Hole
Courant de commutation
2A
Type d'application
Signal
Nombre de pôles
2
Puissance de bobine
150mW
Résistance de bobine
960Ω
Caractéristiques
Conforme aux exigences FCC partie 68, Contacts bifurqués
Durée de vie électrique
10^5 opérations
Puissance de commutation maximale c.a.
62,5VA
Plage de température d'utilisation
-40 → +70°C
Matériau du contact
Gold Plated
Température d'utilisation minimale
-40°C
Température de fonctionnement maximale
+70°C
Pays d'origine
China
Détails du produit
Relais série G5V-1
Etanchéité totale
1RT haute sensibilité, puissance nominale de bobine 150 mW
Ultra-miniature, 12,5 x 7,5 x 10 mm (L x l x H)
Approvals
UL, CSA conforms to FCC part 68
