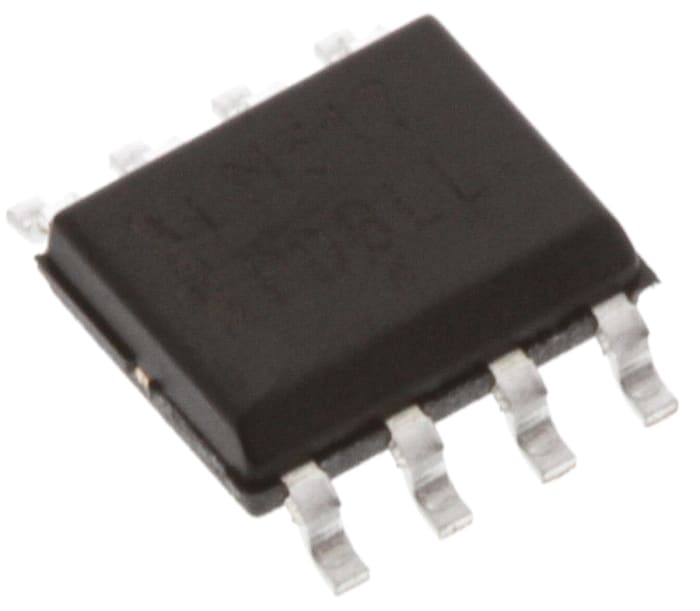

Régulateur de tension linéaire, Ajustable, 1,2 → 37 V, 200mA, 8 broches SOIC, montage CMS
Documents techniques
Spécifications
Brand
ON SemiconductorCourant de sortie maximal
200mA
Tension de sortie
1.2 → 37 V
Nombre de sorties
1
Régulation en ligne
0.07 %/V
Régulation de charge
1.5 %/V
Type de montage
CMS
Polarité
Positive
Type de boîtier
SOIC W
Nombre de broche
8
Tension de référence
1.3V
Type de sortie
Adjustable
Dimensions
5 x 4 x 1.5mm
Température de fonctionnement minimum
0° C
Température d'utilisation maximum
+125 °C
Tension d'entrée maximale
40 V
Hauteur
1.5mm
Longueur
5mm
Largeur
4mm
Détails du produit
Régulateurs de tension linéaire LM317, Fairchild Semiconductor
La série Fairchild Semiconductor LM317 est un régulateur de tension linéaire ajustable. Le régulateur de tension positive 3 bornes offre un courant de sortie de 1,5 A, avec une tension de sortie comprise entre 1,2 et 37 V. Le régulateur de tension ajustable LM317, facile à utiliser, peut être utilisé dans diverses applications et pour la régulation de carte.
Courant de sortie au-delà de 1,5 A
Sortie ajustable : 1,2 V et 37 V
Protection contre les surcharges thermiques internes, limitation de courant de court-circuit
Compensation de zone d'utilisation sécurisée par transistor de sortie
Linear Voltage Regulators, Fairchild Semiconductor
Idée. Créer. Collaborer
S'INSCRIRE GRATUITEMENT
Pas de frais cachés !
- Téléchargez et utilisez notre logiciel DesignSpark pour vos PCB et vos conceptions mécaniques en 3D.
- Consultez et contribuez au contenu du site Web et des forums
- Téléchargez des modèles 3D, des schémas et des empreintes de plus d'un million de produits.
Prix sur demande
Each (Supplied on a Reel) (hors TVA)
Paquet de production (Bobine)
25
Prix sur demande
Each (Supplied on a Reel) (hors TVA)
Les informations sur le stock sont temporairement indisponibles.
Paquet de production (Bobine)
25
Les informations sur le stock sont temporairement indisponibles.
