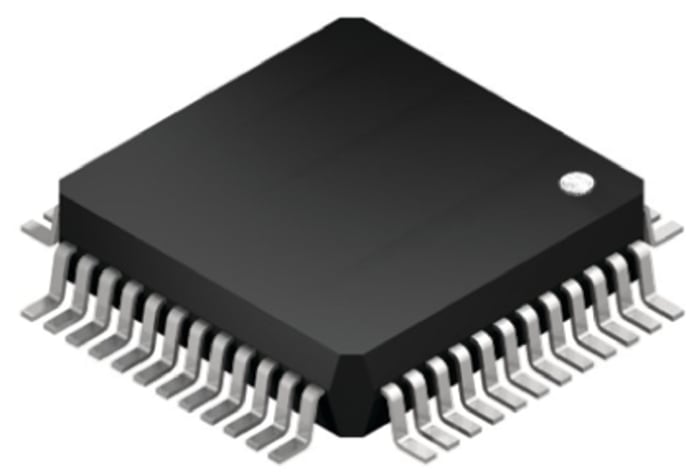

Microcontrôleur, 16bit, 4 Ko RAM, 4 kB, 32 kB, 32MHz, LQFP 48, série RL78/G14
Documents techniques
Spécifications
Brand
Renesas ElectronicsSérie
RL78/G14
Type d'emballage
MAP BGA
Type de montage
CMS
Nombre de broche
48
Cœur du circuit
RL78
Largeur de bus de données
16bit
Taille de la mémoire programme
4 kB, 32 kB
Fréquence maximale
32MHz
Taille de la RAM
4 kB
Canaux USB
0
Nombre d'unités PWM
1 x 16 bit
Nombre de canaux SPI
0
Nombre de canaux USART
0
Tension d'alimentation de fonctionnement typique
1.6 → 5.5 V
Nombre de canaux I2C
6
Nombre de canaux CAN
0
Nombre de canaux UART
3
Modulation de largeur d'impulsion
1 (10 x 16 bits)
Dimensions
7 x 7 x 1.4mm
Nombre de canaux Ethernet
0
Largeur
7mm
Taille
1.4mm
Nombre de canaux LIN
1
Nombre de canaux PCI
0
Architecture de jeu d'instruction
CISC
Nombre de canaux Ethernet maximum
0
CAN
8 x 10 bits
Longueur
7mm
Type de mémoire programme
Flash, ROM
Nombre d'entrée CNA
1
Température d'utilisation maximum
85 °C
Température de fonctionnement minimum
-40 °C
Détails du produit
RL78/G14, Microcontrôleurs 16 bits, Mémoire Flash 16 /32 /48 ko, Renesas Electronics
La gamme RL78 est la famille de microcontrôleurs nouvelle génération de Renesas Electronics combinant les caractéristiques avancées des familles 78K et R8C pour offrir une consommation réduite (66 μA/MHz) et de hautes performances (41 DMIPS @ 32 MHz).
La gamme RL78 est basée sur une architecture CISC 16 bits avec fonctionnalité analogique riche. La gamme de cette plate-forme inclura des composants LCD et ASSP d'usage général, comprenant les applications de microcontrôleurs d'éclairage et automobiles.
La gamme RL78 est spécialement conçue pour les applications de puissance ultra faibles qui permettent aux clients de construire des systèmes compacts et éco-énergétiques à un coût plus bas.
En plus d'un oscillateur sur circuit à haute précision (±1 %) permettant le fonctionnement du processeur 32 MHz et autres fonctions standard sur circuit à partir du RL78/G13, les microcontrôleurs RL78/G14 sont dotés d'instructions de multiplication, de division et de multiplication / accumulation qui permettent un traitement plus rapide que le RL78/G13 et de fonctions de la gamme R8C fiables, comme les temporisateurs RD, RG ou RJ, le contrôleur de transfert de données et le contrôleur de liaison d'événement, qui permettent de réduire le coût total de construction du système, d'obtenir un équipement plus compact et de réduire la consommation.
RL78 Family Microcontrollers, Renesas Electronics
