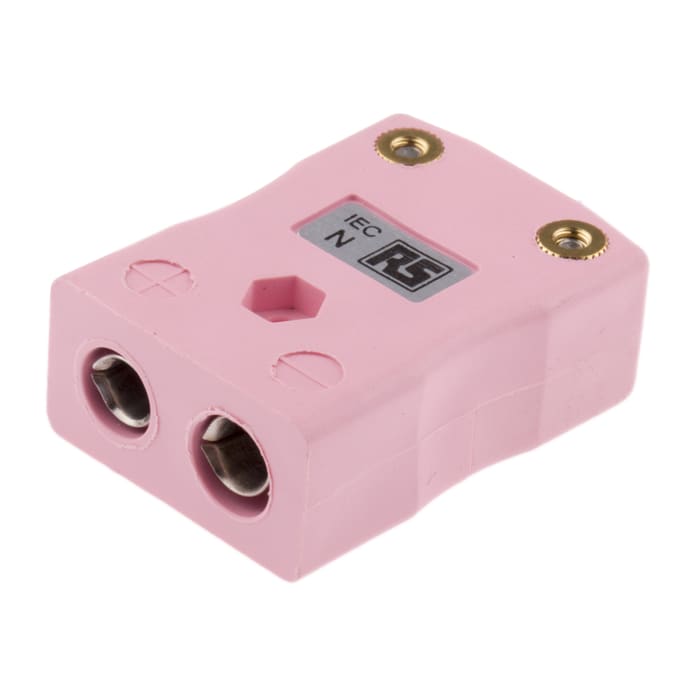

Connecteur RS PRO Femelle à utiliser avec Thermocouple type N

Prises femelles et fiches mâles de thermocouple prolongatrices format standard

Connecteur femelle standard en ligne avec code couleur conformément à la spécification CEI pour thermocouple de RS PRO. Cette prise femelle de thermocouple est idéale pour connecter la sonde à thermocouple ou les borniers aux câbles d'extension ou de compensation. Cette prise femelle fournit également une solution rapide, sûre et sans erreur de remplacement des thermocouples existants. Le boîtier femelle est en thermoplastique renforcé de fibre de verre robuste. Il résiste aux chocs et aux hautes températures jusqu'à 220 °C. Les contacts sur ce connecteur femelle sont conçus pour accepter les broches rondes, polarisées, ce qui garantit une connexion précise. Le type de thermocouple à code couleur CEI est clairement indiqué sur le devant du boîtier pour permettre une identification aisée.

Qu'est-ce qu'un connecteur de thermocouple ?

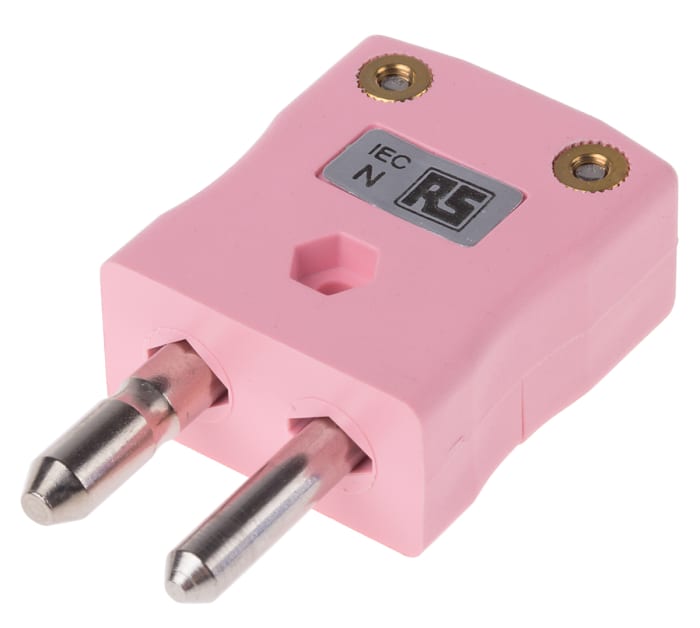

Ces connecteurs de thermocouple sont une solution précise et pratique pour interconnecter les composants de détection de température. Ces connecteurs permettent de former une chaîne de la pointe de mesure du capteur de température à l'ordinateur hôte ou au dispositif de mesure. Il est important que tous les composants de la chaîne soient fabriqués à partir du même matériau de thermocouple pour empêcher toute modification ou distorsion du signal d'origine. Pour cela, les connecteurs de thermocouple sont dotés de broches ou de prises femelles fabriquées à partir du même matériau que le thermocouple qu'ils utilisent pour se connecter ou d'un matériau compensatoire. Le type de thermocouple est clairement imprimé sur le boîtier du connecteur, avec code couleur pour permettre une identification aisée. Le connecteur est ouvert et les câbles de thermocouple sont simplement vissés en place à l'aide de deux fixations à vis captive. Le connecteur femelle pour thermocouple peut ensuite être accouplé à un connecteur mâle de thermocouple.

Caractéristiques et avantages

• Contacts fabriqués en véritables alliages de thermocouple ou matériaux compensatoires pour une transmission de signaux précise
• Codage couleur CEI pour l'identification rapide et facile
• Contacts ronds polarisés pour une connexion précise acceptés
• En thermoplastique renforcé de fibre de verre robuste
• Capacité de résistance à une haute température de 220 °C
• A utiliser avec des câbles rigides ou multibrins
• Simple connexion fixation à vis captive pour un assemblage rapide
• Polarité et type de thermocouple clairement marqués sur les boîtiers

Applications

Ces connecteurs standard sont utilisés dans les applications industrielles où des thermocouples sont installés, étendus ou remplacés. Leur construction robuste est idéale pour une utilisation dans la plupart des applications de mesure de la température exigeantes.

Accessoires

Le serre-câble est disponible pour une utilisation avec cette prise femelle de thermocouple, veuillez consulter le code commande 236-4110
