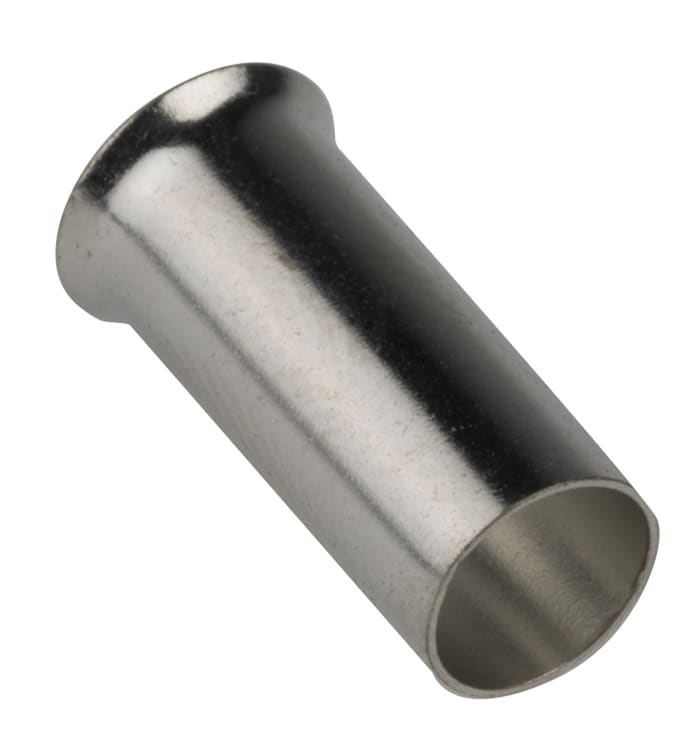

Embout à sertir RS PRO, 20mm², longueur 8mm

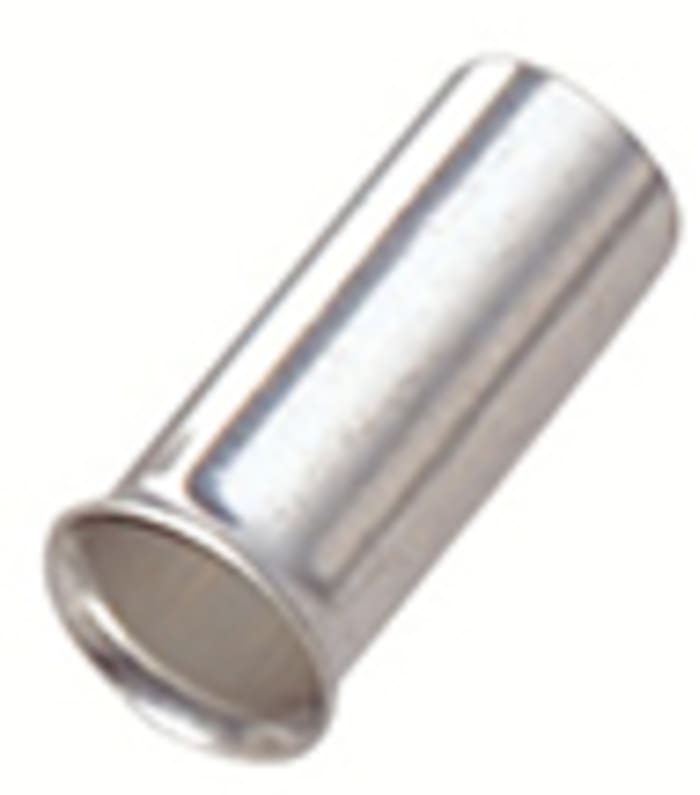

Embouts de câblage non isolés de RS Pro

Les embouts de câblage non isolés de haute qualité de la gamme RS Pro sont une méthode de raccordement économique et efficace de câbles multibrins. Ces embouts de câblage fiables vous garantissent une connexion sûre lors de la connexion des fils aux blocs de jonction et aux bornes captives.

Qu'est-ce qu'un embout de câblage ?
Un embout de câblage est un tube ou une férule en métal avec (ou sans) collier isolant moulé à codage couleur fabriqué en nylon. L'embout se glisse sur l'extrémité d'un fil multibrins, est serti puis inséré dans une connexion à vis ou une fixation à ressort.

Dans quels cas utilise-t-on un embout de câblage ?
Lorsque l'extrémité d'un fil multibrins est dénudée et placée directement dans un bornier à vis, les brins du fil s'écartent naturellement sous l'effet de la pression de la vis. Certains brins s'écartent de façon trop importante. Ce phénomène réduit la qualité de la connexion électrique et peut également provoquer des courts-circuits électriques. Lorsqu'un embout de câblage est utilisé, sa conception évasée capture tous les brins. Les brins sont ensuite sertis ensemble dans le tube de l'embout. L'embout serti est ensuite inséré dans la borne afin de créer une connexion électrique

Caractéristiques et avantages
• Excellente connexion électrique
• Réduction des courts-circuits
• Tube en cuivre étamé pour une excellente conductivité
• La cosse sertie peut être insérée et retirée à maintes reprises sans endommager l'extrémité du fil

Applications
Les embouts de câblage sont utilisés sur les fils multibrins qui sont insérés dans les blocs de jonction et les borniers à vis. Les applications comprennent les unités grand public, les disjoncteurs, les panneaux de commande électriques et tout équipement pour lequel existe une exigence de connexion de fil multibrins.

Comment sertir un embout de câblageComment sertir un embout de câblage
Choisir la taille d'embout de câblage adaptée et dénuder l'extrémité du fil. Couper les fils à la longueur du bloc de jonction et entortiller les brins ensemble. Faire glisser l'embout de câblage sur les extrémités du fil jusqu'à ce que les brins du fil soient au même niveau que l'extrémité du tube. A l'aide d'une pince à sertir à cliquet, insérer le tube en métal de l'embout dans la section de sertissage appropriée (repérée grâce aux tailles indiquées sur l'outil). Serrer les poignées de l'outil jusqu'à ce que le cliquet se libère. Une pince à sertir à cliquet est préférable, car ses poignées restent verrouillées jusqu'à ce que le cycle complet de sertissage soit effectué, empêchant les sertissages partiels. L'extrémité de fil sertie est maintenant prête à être insérée dans la borne de connexion

Outils de sertissage adaptés
Pour les embouts adaptés à une taille de fils comprise entre 0,25 et 6 mm², utiliser une pince à sertir portant le code commande 848-391 avec matrice de sertissage 848-420
