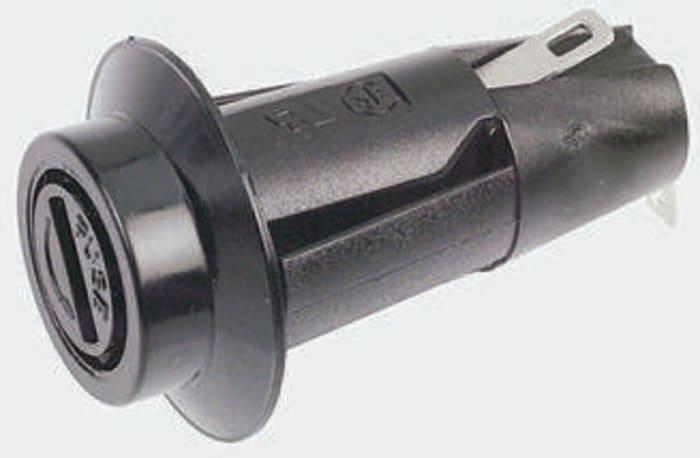

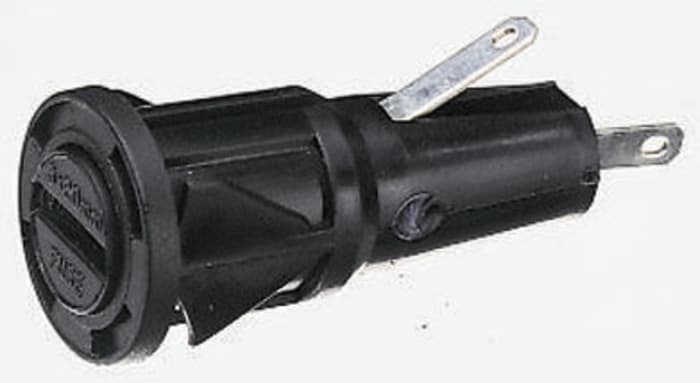

Porte-fusible monté sur panneau RS PRO taille 5 x 20mm 6.3A 250V c.a.

N° de stock RS: 563-784Marque: RS PRODistrelec Article No.: 30395272
brand-logo
Tout voir dans Porte-fusibles

Documents techniques

Spécifications

Brand

RS Pro

Type de porte de fusible

Montage sur panneau

Taille de fusible

5 x 20mm

Gamme de courant

6.3A

Plage de tension

250V ac

Avec voyant

No

Type de capuchon

Manual

Séries

HTC

Diamètre de fusible compatible

5mm

Tailles de fusible compatibles

5 x 20 mm

Catégorie de protection

PC1

Matériau de contact

Alliage de cuivre plaqué Nickel/Etain

Longueur de fusible compatible

20mm

Conformité

CURus, DVE, Conforme RoHS

Distrelec Product Id

30395272

Pays d'origine

Taiwan, Province Of China

Détails du produit

Cabochon, vissable

Une sélection de porte-fusibles durables entièrement fermés de RS PRO conçus pour le montage sur panneau. Les porte-fusibles de 5 x 20 mm sont fournis en deux parties, le porte-fusibles et le support. Le montage est simple, une fois que la découpe du panneau est réalisée, le porte-fusible est enfoncé dans le trou et fixé en toute sécurité avec la rondelle de verrouillage. Un fusible de taille appropriée (10 A max) est inséré dans le support et ils sont vissés ensemble.

Remplacement du fusible

Le remplacement d'un fusible est facile, il suffit insérer une pointe de tournevis dans la fente du capuchon et de tourner en sens anti-horaire
pour desserrer. Le porte-fusible est ensuite retiré du support et le fusible peut être retiré en toute sécurité.


Caractéristiques et avantages

• 250 V c.a. 10 A max.
• Adapté pour les fusibles de 5 x 20 mm (diamètre x longueur)
• Résistance d'isolement à 500 V c.c. = 100 MΩ min.
• Résistance de contact = 5 mΩ à 1 A c.c.
• Rigidité diélectrique pour 60 secondes = 2 000 V c.a. min.
• Fabriqués avec un matériau ignifuge UL94 V0 noir
• Montage à vis avec rondelle de verrouillage hexagonale pour sécuriser la rétention du panneau
• Bouton de libération à vis pour un accès facile au fusible.
• Orifice de montage à détrompage pour la sécurité anti-rotation
• "Fuse" (fusible) clairement imprimées dans le capuchon pour faciliter l'identification de panneau.
• Les bornes à souder accélèrent la connexion


Applications

Les porte-fusibles à montage panneau 5 x 20 mm de RS PRO sont utilisés dans une large gamme d'applications électriques et électroniques. Les porte-fusibles contiennent des fusibles et sont une méthode simple et bon marché pour fournir une protection de circuit pour les équipements et les dispositifs. Ils peuvent être présents dans les panneaux et les équipements dans toutes les zones industrielles légères et intensives. Certains des secteurs les plus courants sont

• Panneaux électriques
• Equipement électronique
• Blocs porte-fusibles
• Disjoncteurs

Panel Mounting

CATEGORIES OF PROTECTION AGAINST ELECTRIC SHOCK,PC1: No integral protection against electric shock. If required, designers must provide additional protection against electric shock on equipment.,PC2: With integral protection against electric shock. Fuse-holders shall have live parts inaccessible to IEC529 standard test finger, when fully assembled, without fuse carrier or fuse in place and when fuse carrier, with fuse is being inserted or withdrawn.,PC3: With integral protection against electric shock. Fuse-holders shall have live parts inaccessible to IEC529 1mm diameter rigid test wire when fully assembled, without fuse carrier or fuse in place and when fuse carrier, with fuse is being inserted or withdrawn.
