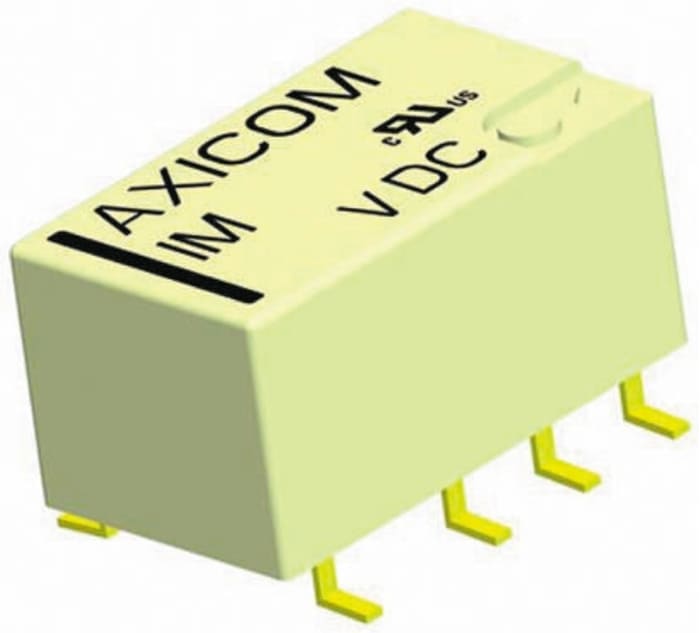

Relais de signal TE Connectivity IM 5V c.c., 2 RT, Montage en surface
Documents techniques
Spécifications
Brand
TE ConnectivityTension de bobine
5V dc
Configuration de contact
2 RT
Type de fixation
Surface Mount
Courant de commutation maximal c.c.
2 A
Maximum Switching Current (DC)
2 A
Tension de commutation maximale c.a.
250V ac
Maximum Switching Voltage (AC)
250V ac
Tension de commutation maximale c.c.
220V c.c.
Maximum Switching Voltage (DC)
220V dc
Série
IM
Puissance de commutation maximale c.c.
60 W
Maximum Switching Power (DC)
60 W
Longueur
10mm
Accrochage
No
Profondeur
6mm
Hauteur
5.65mm
Dimensions
10 x 6 x 5.65mm
Type de raccordement
Surface Mount
Type d'application
Signal
Nombre de pôles
2
Courant de commutation
2A
Puissance de bobine
140mW
Résistance de bobine
178Ω
Caractéristiques
Contacts bifurqués, faible consommation de coil
Puissance de commutation maximale c.a.
62,5VA
Plage de température d'utilisation
-40 → +85°C
Matériau du contact
Gold Plated
Température de fonctionnement minimum
-40°C
Température de fonctionnement maximale
+85°C
Isolation bobine/contact
1.5kV
Détails du produit
Relais de signal/télécommunication série IM
Ultra-fin et bas profil - 10 x6 x 5,65 mm.
Broches SMT en M.
Contacts jumelés, plaqués or.
Hermétiques (RT V), IP67.
Grande résistance aux chocs mécaniques, jusqu'à 300G en fonctionnement, 500G en survie.
Résistance d'isolement à 500 V CC >109 Ω.
Haute capacité de surtension conforme aux normes Telcordia TR-NWT-001089 (2 / 10 μs) et EC 60950 (10 / 700 μs).
Approvals
UL
Idée. Créer. Collaborer
S'INSCRIRE GRATUITEMENT
Pas de frais cachés !
- Téléchargez et utilisez notre logiciel DesignSpark pour vos PCB et vos conceptions mécaniques en 3D.
- Consultez et contribuez au contenu du site Web et des forums
- Téléchargez des modèles 3D, des schémas et des empreintes de plus d'un million de produits.
€ 3,25
€ 3,25 Each (hors TVA)
Standard
1
€ 3,25
€ 3,25 Each (hors TVA)
Standard
1
Les informations sur le stock sont temporairement indisponibles.
Veuillez vérifier à nouveau plus tard.
| Quantité | Prix unitaire |
|---|---|
| 1 - 9 | € 3,25 |
| 10 - 24 | € 3,10 |
| 25 - 99 | € 2,92 |
| 100 - 249 | € 2,77 |
| 250+ | € 2,44 |
