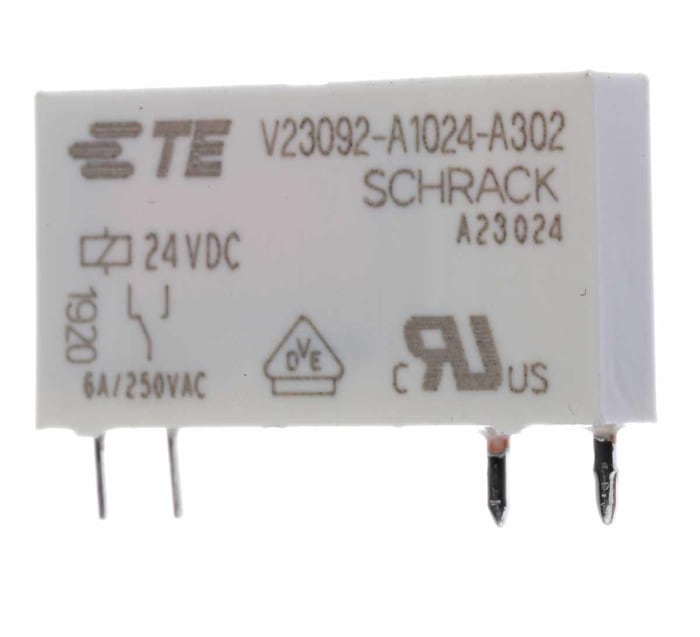

Relais de puissance TE Connectivity SNR, 1 NO, bobine 24V c.c. Montage sur CI 170mW

N° de stock RS: 756-1313Marque: TE ConnectivityN° de pièce Mfr: V23092-A1024-A302 2-1393236-5
brand-logo
Tout voir dans Relais de puissance

Documents techniques

Spécifications

Tension de bobine

24V dc

Configuration de contact

1 NO

Type de montage

PCB Mount

Courant de commutation

6A

Nombre de pôles

1

Accrochage

No

Type de raccordement

Through Hole

Tension de commutation maximale c.a.

400V

Maximum Switching Voltage (AC)

400V

Longueur

28mm

Résistance de bobine

3 390Ω

Puissance de bobine

170mW

Taille

15mm

Matériau du contact

Silver Alloy

Température minimum d'utilisation

-40°C

Séries

SNR

Température de fonctionnement maximale

+85°C

Isolation bobine/contact

4kVrms

Profondeur

5mm

Puissance de commutation maximale c.a.

1.5 kVA

Pays d'origine

Czech Republic

Détails du produit

Série SENIOR - Relais minces

Sensibilité de bobine élevée : 170 mW
Modèle compact (5 mm d'épaisseur ) pour montage sur CI haute densité
Puissance de bobine : 210 mW
Températures d'utilisation : -40 → +85 °C
Ligne de fuite et dégagement : 8 mm ; 6 mm
Rigidité diélectrique bobine contact : 4000 V c.a.
Tension de commutation : 250 V c.a.
Dimension (L x l x h) : 28 mm x 5 mm x 15 mm

Approvals

UL, CSA, VDE

Idée. Créer. Collaborer

S'INSCRIRE GRATUITEMENT

Pas de frais cachés !

design-spark
design-spark
  • Téléchargez et utilisez notre logiciel DesignSpark pour vos PCB et vos conceptions mécaniques en 3D.
  • Consultez et contribuez au contenu du site Web et des forums
  • Téléchargez des modèles 3D, des schémas et des empreintes de plus d'un million de produits.
Cliquez ici pour en savoir plus
Les informations sur le stock sont temporairement indisponibles.

€ 12,99

€ 12,99 Each (hors TVA)

Relais de puissance TE Connectivity SNR, 1 NO, bobine 24V c.c. Montage sur CI 170mW
Sélectionner le type d'emballage

€ 12,99

€ 12,99 Each (hors TVA)

Relais de puissance TE Connectivity SNR, 1 NO, bobine 24V c.c. Montage sur CI 170mW
Les informations sur le stock sont temporairement indisponibles.
Sélectionner le type d'emballage

Les informations sur le stock sont temporairement indisponibles.

Veuillez vérifier à nouveau plus tard.

QuantitéPrix unitaire
1 - 9€ 12,99
10 - 24€ 12,36
25 - 49€ 11,68
50 - 99€ 11,05
100+€ 10,40
