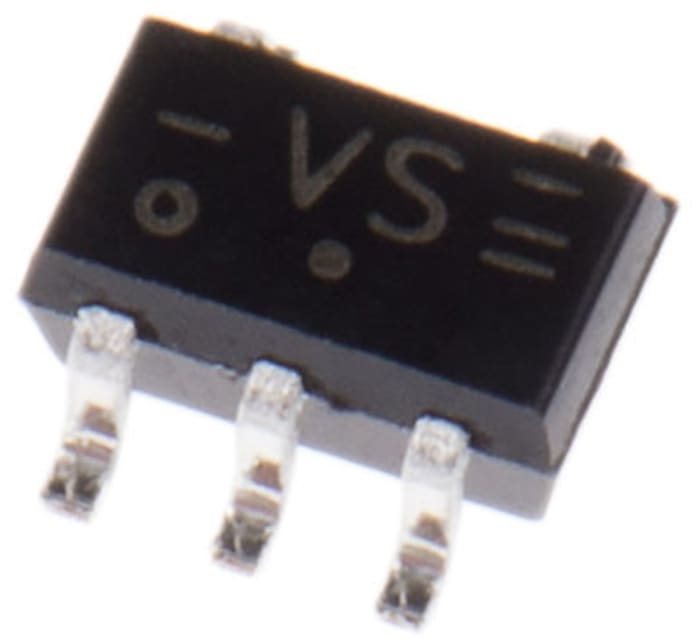

Inverseur CMOS SN74LVC1G14DCKT, SC-70 5 broches LVC
Documents techniques
Spécifications
Brand
Texas InstrumentsFonction logique
Inverter
Type d'entrée
Schmitt Trigger
Nombre d'éléments par circuit
1
Entrée de trigger de Schmitt
Yes
Délai de propagation maximum @ capacité de charge maximum
5 ns @ 5 V, 5.5 ns @ 3.3 V
Courant de sortie niveau haut maximum
-32mA
Tension de sortie niveau bas maximum
32mA
Type de montage
CMS
Type de conditionnement
SC-70
Nombre de broche
5
Famille logique
LVC
Dimensions
2 x 1.25 x 0.9mm
Tension d'alimentation fonctionnement maximum
5.5 V
Hauteur
0.9mm
Température de fonctionnement minimum
-40 °C
Température d'utilisation maximum
85 °C
Longueur
2mm
Largeur
1.25mm
Tension d'alimentation de fonctionnement minimum
1.65 V
Condition de test du délai du propagation
50pF
Détails du produit
Famille 74LVC1G, Texas Instruments
Logique CMOS basse tension
Boîtier contenant une porte
Tension d'utilisation : 1,65 à 5,5 V
Compatibilité : Entrée LVTTL/TTL, Sortie LVCMOS
Les performances de verrouillage dépassent 100 mA conformément à JESD 78 classe II
La protection ESD dépasse JESD 22
74LVC Family
Idée. Créer. Collaborer
S'INSCRIRE GRATUITEMENT
Pas de frais cachés !
- Téléchargez et utilisez notre logiciel DesignSpark pour vos PCB et vos conceptions mécaniques en 3D.
- Consultez et contribuez au contenu du site Web et des forums
- Téléchargez des modèles 3D, des schémas et des empreintes de plus d'un million de produits.
€ 3,99
€ 0,798 Each (In a Pack of 5) (hors TVA)
Standard
5
€ 3,99
€ 0,798 Each (In a Pack of 5) (hors TVA)
Les informations sur le stock sont temporairement indisponibles.
Standard
5
Les informations sur le stock sont temporairement indisponibles.
| Quantité | Prix unitaire | Par Paquet |
|---|---|---|
| 5 - 20 | € 0,798 | € 3,99 |
| 25 - 45 | € 0,757 | € 3,78 |
| 50 - 120 | € 0,684 | € 3,42 |
| 125 - 245 | € 0,614 | € 3,07 |
| 250+ | € 0,584 | € 2,92 |
