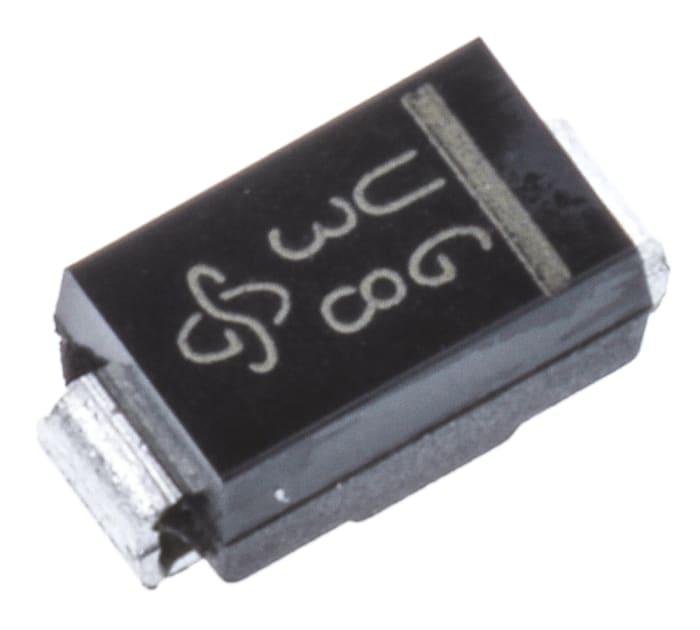

AEC-Q101 Diode Vishay Commutation Simple, 100 V, 50 ns, 1 A 2 broches DO-214AC
Documents techniques
Spécifications
Brand
VishayType de produit
Diode
Type de montage
Surface
Type de Boitier
DO-214AC
Courant continu direct maximum If
1A
Tension inverse de crête répétitive Vrrm
100V
Séries
US1X
Configuration de diode
Single
Type de Diode
Switching
Nombre de broches
2
Tension directe maximale Vf
1V
Courant inverse crête Ir
10μA
Température minimum d'utilisation
-55°C
Courant direct de surcharge non-répétitif de crête Ifsm
30A
Temps de recouvrement inverse crête trr
50ns
Température d'utilisation maximum
150°C
Largeur
2.79 mm
Longueur
4.5mm
Normes/homologations
No
Hauteur
2.09mm
Standard automobile
AEC-Q101
Détails du produit
Redresseurs à récupération ultrarapide Vishay US1A-US1M CMS
Proposées par Vishay, les séries US1A et US1M sont des diodes à redresseur à montage en surface ultrarapides. Dotés d'un petit boîtier à bas profil, ces redresseurs peuvent être utilisés par les tables de placement automatiques.
Caractéristiques et avantages
• Les redresseurs US1A et US1M sont dotés de cordons à finition étamée mate (soudables par J-STD-002 et JESD 22 B-102 selon le modèle).
• Une bande de couleur indique l'extrémité de la cathode.
• Ces redresseurs sont construits avec une jonction de puce à palet passivé au verre qui peut améliorer la résistance à la tension inverse et réduire le risque de fuite.
• Ces diodes de redressement sont efficaces avec un temps de récupération inverse ultrarapide et de faibles pertes de commutation.
• Les redresseurs US1A et US1M sont conformes à MSL 1 (niveau de sensibilité à l'humidité 1), ce qui signifie que le boîtier est robuste et n'est pas sensible à l'humidité pendant la soudure par refusion.
• Capable de gérer les surtensions directes élevées.
Applications
Ces redresseurs sont adaptés aux applications de roue libre et haute fréquence. Ils peuvent être utilisés pour les inverseurs et convertisseurs à découpage dans les ordinateurs, l'équipement de télécommunications et les produits de consommation.
Dotés de la certification AEC-Q101, ces redresseurs sont également adaptés aux applications automobiles.
Diodes and Rectifiers, Vishay Semiconductor
