Câble de commande Alpha Wire, 4 conducteurs Blindé 0.23mm² 24 AWG, Noir 5.16 mm, 30 m XTRA-GUARD 2, gaine en Chlorure de

Câble de commande série XTRA-GUARD 2 de Belden, longueur de câble de 30 m, tension de 300 V - 25114 BK005

Ce câble de commande fournit une connectivité blindée et multiconducteur pour l'automatisation industrielle et les installations électriques, conçue pour transporter des circuits de commande et de signalisation dans des environnements exigeants. Il est adapté aux systèmes nécessitant une tension nominale de 300 V et une structure de conducteur robuste, et fonctionne sur une large plage de températures pour une utilisation intérieure et extérieure protégée.

Caractéristiques et avantages

• L'assemblage blindé réduit les interférences électromagnétiques pour des signaux plus propres
  Conducteurs en cuivre étamé résistants à la corrosion pour une longue durée de vie
  La gaine ignifuge LSZH limite les émissions toxiques en cas d'incident
  La structure ignifuge VW-1 améliore l'intégrité du circuit en cas d'incendie
  Conçu pour un fonctionnement de -30 à 90 °C dans diverses installations
  La tension nominale de 300 V prend en charge les circuits de commande et d'instrumentation courants

**Applications**

• Convient aux panneaux de commande d'automatisation d'usine et au câblage des API
  Idéal pour la commande de machines-outils et le câblage de rétroaction servo
  Utilisé avec les contrôleurs de moteur et les armoires de relais dans les lignes de production
  Peut être utilisé pour les circuits d'instrumentation dans les usines de traitement
  Utilisé pour les interconnexions dans les assemblages d'appareillages de commutation électriques

Quelle est la configuration du conducteur à l'intérieur du câble?

Il contient quatre conducteurs isolés individuellement, chacun avec des conducteurs en cuivre étamé multibrins et un fil de drainage en cuivre étamé intégré à l'écran global.

Comment le blindage de câble est-il fabriqué et quelle couverture offre-t-il?

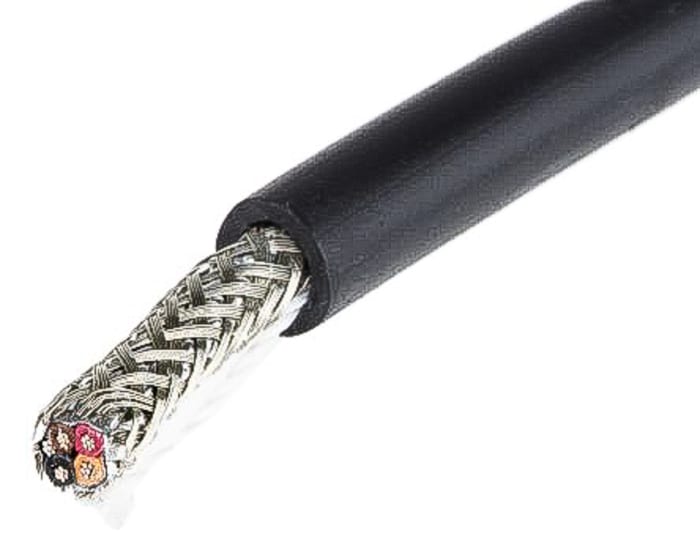

Le blindage comprend une combinaison de feuille et de tresse en cuivre étamé avec une couverture de tresse minimale de 70 % pour fournir un blindage efficace contre les interférences externes.

Quels sont les matériaux qui composent la gaine extérieure et quelles sont ses propriétés de manipulation?

La gaine extérieure est une formulation en chlorure de polyvinyle offrant flexibilité et résistance à la lumière du soleil, avec un cordon de déchirure supplémentaire pour faciliter le retrait de la gaine pendant l'installation.

Comment les installateurs doivent-ils gérer les contraintes mécaniques pendant le routage?

Respectez un rayon de courbure minimum de 10 x le diamètre du câble et limitez la tension de traction à la limite maximale spécifiée pour éviter d'endommager le conducteur ou la gaine.

Quels marquages et homologations apparaissent sur le câble pour l'identification réglementaire?

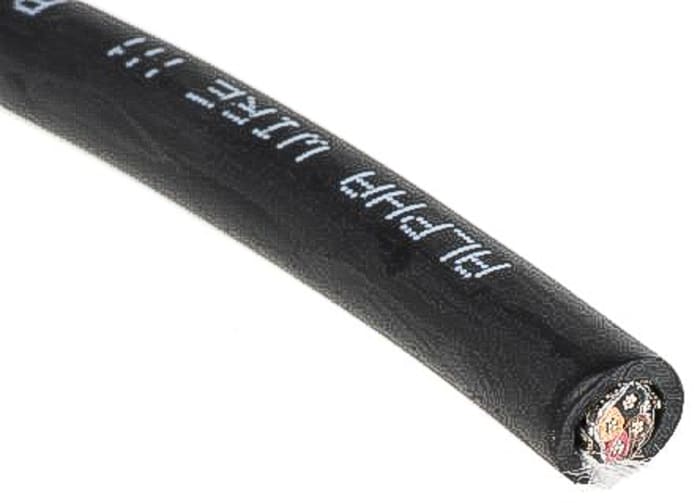

La veste est imprimée avec l'identification du fabricant et les marquages AWM/CSA/CE applicables reflétant les normes de sécurité et de performance reconnues.
