Capteur inductif RS PRO

Capteur magnétique analogique de RS Pro

La sélection du capteur magnétique consiste essentiellement à faire correspondre un capteur à un engrenage (ou d'autres cibles) pour fournir la quantité correcte de signal d'entrée pour fonctionner à la vitesse minimale souhaitée. Chaque type est doté de paramètres techniques uniques ; il est donc essentiel de choisir des capteurs adaptés au bon prix et à la bonne qualité.

Nous présentons fièrement notre propre capteur magnétique analogique RS Pro disponible en trois tailles : 1/4" (std.), 3/8" (haut/p) et 5/8" (utilisation intensive).

Ils offrent une solution peu coûteuse lorsqu'une forme d'onde alternative simple correspondant au mouvement après le pôle est nécessaire. Ce sont des dispositifs passifs qui ne nécessitent aucune alimentation externe. Ils produisent une tension de sortie en réponse aux variations de leur champ magnétique auto-induit causées par la proximité de déplacer des pièces en métal ferreux. Ils sont dotés d'un boîtier en acier pour plus de robustesse et sont fournis avec deux écrous de fixation.

La tension de sortie est donnée pour une charge de 100 kΩ avec un entrefer de 0,005pouce à un fonctionnement de 20 kHz. Cela correspond tout près du ramasseur à 0,13 mm d'une roue dentée de 38 mm de diamètre avec 30 dents pivotantes à 1 000 tr/min. La sortie est différente des autres conditions et est influencée par la composition des dents de roue d'engrenage. Dans des conditions inhabituelles, il doit être déterminé par l'expérience en indiquant les points suivants :

<ul><li>Utilisez le ramasseur avec une charge à haute impédance et placez le ramasseur aussi près que les pièces mobiles, les jeux jusqu'à 2,5 mm sont tout à fait normaux.</li>
<li>Dans un système à engrenages, utilisez le ramasseur avec la roue à engrenages la plus haute vitesse.</li></ul>

Nos ramasseurs magnétiques nécessitent une vitesse périphérique supérieure à 250 mm par seconde pour fonctionner. Les temps de montée et de descente et l'amplitude de l'impulsion de sortie sont indépendants des caractéristiques et de la vitesse de la discontinuité.

Détecteurs magnétiques

Les transducteurs magnétiques miniatures sont adaptés pour une utilisation dans une large gamme d'applications de détection. Chaque dispositif répond au mouvement des pièces ferreux au-delà du pôle à l'extrémité de l'unité. Ils sont largement utilisés dans des domaines tels que la régulation de vitesse des moteurs, lors de la détection, par exemple, des dents sur une roue dentée.

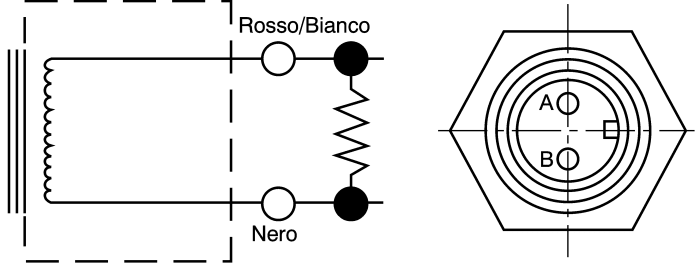

Toutefois, les capteurs magnétiques peuvent être utilisés pour mettre en place des fonctions de rétroaction et de commande dans de nombreux domaines. Les applications automobiles incluent la détection de position du vilebrequin, le calage de l'allumage, les dispositifs antipatinage et les diagnostics. Les applications dans le domaine des périphériques informatiques englobent les lecteurs de disques internes, les imprimantes par ligne, les lecteurs/perforateurs de cartes et les terminaux d'imprimantes. Les schémas indiquent les deux modes de base d'utilisation de ces composants. Noter en particulier leur petite taille avec leur sortie de signal élevée, ce qui permet leur déploiement dans les cas où de nombreux capteurs conventionnels ne peuvent pas être installés. Construction entièrement encapsulée pour un fonctionnement fiable, mais non prévue pour l'immersion dans des liquides.

Caractéristiques et avantages

• <ul><li>Température d'utilisation impressionnante de -40 à +105 °C permettant Grande flexibilité</li>
  <li>Imperméable à la saleté</li>
  <li>Matériau du boîtier en acier inoxydable (coque)</li></ul>

Applications

• Les ramasseurs magnétiques ont leur place pour détecter le passage :

  <ul><li>Dents sur un engrenage</li>
  <li>Pignon</li>
  <li>Roue de courroie de distribution</li>
  <li>Aux têtes de boulon</li>
  <li>Des voies principales ou d'autres cibles montées sur machine en mouvement</li></ul>

  Les capteurs magnétiques fournissent une tension de sortie élevée, ce qui est idéal pour le câblage à utilisation intensive, les applications automobiles, telles que :

  <ul><li>Moteurs</li>
  <li>Détection de la vitesse rotative d'une pièce mobile</li></ul>

  Les autres domaines du Magnet incluent la sécurité et les applications militaires, telles que :

  <ul><li>Détection</li>
  <li>Discrimination et localisation d'objets ferromagnétiques et conducteurs, navigation, suivi de position et systèmes antivol</li></ul>

Pourquoi RS PRO ?

• RS Pro est notre marque de famille à atteindre et vous propose une large gamme de produits de haute qualité et de haute valeur pour prendre en charge votre projet. Fiable par les ingénieurs dans le monde entier, chaque partie de chaque produit RS Pro est toujours rigoureusement testée par rapport aux normes industrielles exigeantes. Nous ne proposons le sceau RS Pro que si nous sommes sûrs de leur qualité exceptionnelle, ce qui signifie que vous pouvez également être sûrs.

Remarque

La version pour utilisation intensive est fournie avec un MS3101A 10SL 2P. Connecteur
