Connecteur RS PRO RS PRO à utiliser avec Thermocouple de type K Connecteur

Fiche mâle de thermocouple en ligne miniature

Cette fiche mâle de thermocouple miniature de RS Pro est à utiliser avec les thermocouples de type K, et peut être utilisée pour la connexion aux sondes, cordons d'extension et fiches femelles. Ce connecteur en ligne est de structure résistante et est idéal pour les applications exigeantes en termes de mesure de la température.;La structure vissée simple de la fiche mâle lui permet d'être facilement et solidement raccordée à un câble ou à un embout de sonde à sertir. Un serre-câble amovible est également disponible pour consolider la connexion et éviter les contraintes sur le fil.;La fiche mâle est également à code couleur pour faciliter l'identification, et est dotée de contacts polarisés pour garantir le branchement correct.

Applications

• Les thermocouples de type K mesurent typiquement une large gamme de températures et sont utilisés dans de nombreux thermomètres numériques. Ce connecteur robuste est idéal lorsque la fiabilité et la durabilité sont essentielles.

Caractéristiques et avantages

• Contacts polarisés pour assurer le branchement correct.; Les connecteurs acceptent les câbles de thermocouple jusqu'à Ø 4 mm.; Serre-câble disponible pour attacher le câble aux connecteurs.; Code couleur conformément à la spécification CEI.; Température d'utilisation +220 °C maximum.; La fiche mâle de thermocouple est dotée d'une broche positive en nickel-chrome et une broche négative en alliage de nickel.

RS PRO est la marque propre de RS. Le sceau d'approbation de RS PRO est votre assurance de qualité professionnelle, une garantie que chaque pièce est rigoureusement testée, inspectée et auditée conformément à des normes exigeantes. Faire du RS PRO le choix intelligent pour nos clients.

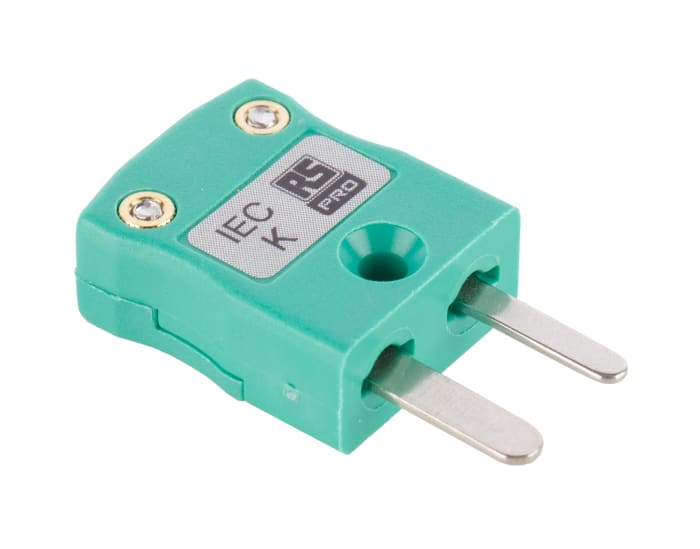

Ce connecteur thermocouple correspond à une fiche mâle miniature (broche plate) type K.

Connecteur mâle miniature en ligne pour thermocouple de RS PRO avec code couleur conformément à la spécification CEI. Cette fiche mâle de thermocouple est idéale pour connecter la sonde à thermocouple ou les bornes à fil aux câbles d'extension ou de compensation. Cette fiche mâle fournit également une solution rapide, sûre et sans erreur de remplacement des thermocouples existants. Le boîtier pour fiche mâle est fabriqué à partir d'un thermoplastique renforcé de fibre de verre robuste, résistant aux chocs et aux hautes températures jusqu'à 220 °C. Les broches sur ce connecteur mâle sont de conception plate et polarisés pour assurer une connexion précise. Le type de thermocouple à code couleur CEI est clairement indiqué sur le devant du boîtier pour permettre une identification aisée.

Ces connecteurs de thermocouple sont une solution précise et pratique pour interconnecter les composants de détection de température. Ces connecteurs permettent de former une chaîne de la pointe de mesure du capteur de température à l'ordinateur hôte ou au dispositif de mesure. Il est important que tous les composants de la chaîne soient fabriqués à partir du même matériau de thermocouple pour empêcher toute modification ou distorsion du signal d'origine. Pour cela, les connecteurs de thermocouple sont dotés de broches fabriquées à partir du même matériau que le thermocouple sur lequel elles sont utilisées pour se connecter ou d'un matériau compensatoire. Le type de thermocouple est clairement imprimé sur le boîtier du connecteur, avec code couleur pour permettre une identification aisée. Le connecteur est ouvert et les câbles de thermocouple sont simplement vissés en place à l'aide de deux fixations à vis captive. Le connecteur mâle de thermocouple miniature est ensuite connecté à un socle thermocouple miniature d'accouplement.

• Broches fabriquées en véritables alliages de thermocouple ou matériaux compensatoires pour une transmission de signaux précise
• Codage couleur CEI pour l'identification rapide et facile
• Contacts à cosse plate polarisés pour une connexion précise
• En thermoplastique renforcé de fibre de verre robuste
• Capacité de résistance à une haute température de 220 °C
• A utiliser avec des câbles rigides ou multibrins
• Câble thermocouple jusqu'à Ø 4 mm accepté
• Simple connexion fixation à vis captive pour un assemblage rapide
• Polarité et type de thermocouple clairement marqués sur les boîtiers

Ces fiches mâles miniatures sont utilisées dans toute application où des thermocouples sont installés, étendus ou remplacés. Leur construction robuste est idéale pour une utilisation dans la plupart des applications de mesure de la température exigeantes.

Le serre-câble et le passe-fil en caoutchouc sont disponibles pour une utilisation avec ces connecteurs miniatures pour thermocouple
Code commande 236-4104 : serre-câble
Code commande 666-7365 : passe-fil en caoutchouc

Remarque

Petite taille d'emballage :455-9764
Grande taille d'emballage :262-3123
